铝 锥 芯 三 维 板

产品信息

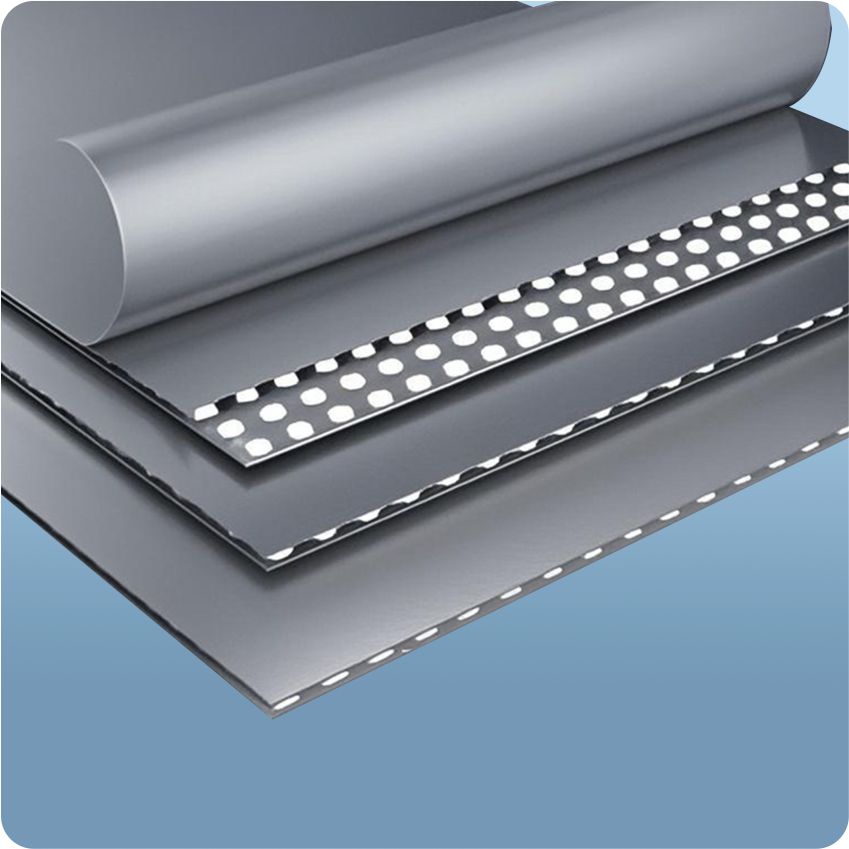

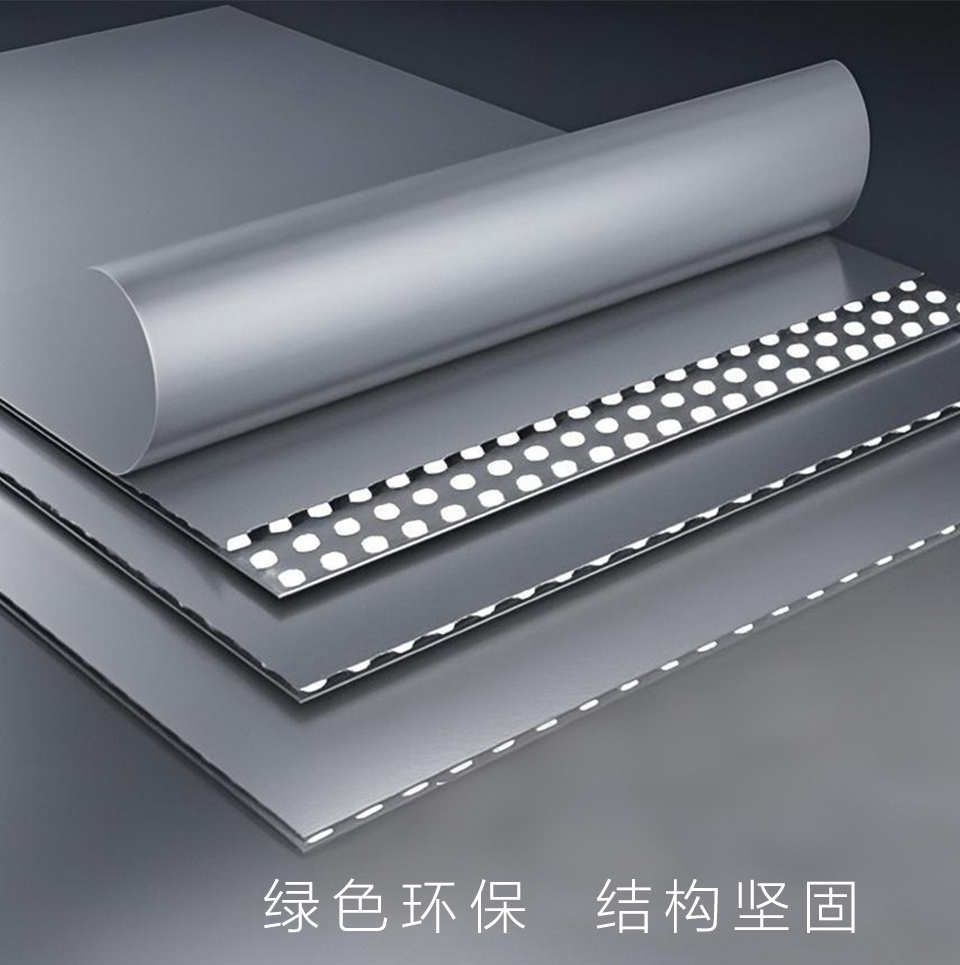

“三维板” 源于其内芯结构特殊技术 “窝壳状三维桥拱结构金属板材” 缩写。该板材的铝内芯层经特殊辊模压延，在形成双面凸点过程中，点与点之间在应力作用下，使卷铝金属薄片形成半窝壳状连续性桥拱结构的中间层芯材，经上、底铝卷材复合而成 360 度（无方向）均匀受力的铝板。

其可靠的物理结构，相对于瓦楞铝板的纵横受力不均、蜂窝铝板和单面凸点的多维铝板的平压强度不高、铝单板的饰面单一及人力加工质控难度大、铝塑板的防火性能差等更具优势。

三维板把应用于幕墙及室内装饰的多种金属板材之优点集成于一体，提高了建筑幕墙的抗风压变形率，满足了建筑物的消防要求，适应了个性化装饰效果的多样性，减少了原材料的用量，提高了板材刚性比，降耗节能，循环再生。三维板独特的加工工艺，大大改善了生产过程环境，提高了生产效率。成熟的板材复合粘贴技术，是三维板应用安全的核心保障，二十年剥离强度衰减率小于 5%。

核心优势

板面平整度高 抗风压变化率小	三维板的多层复合结构使其具有出色的刚性重量比，中间层梯柱型中空突块的均匀分布使板材以较小的重量获得较大受力，其抗风压和抗弯折能力大大超越铝塑板和铝单板。
超耐腐蚀 自洁性能好	具超耐腐蚀性能的环保耐久涂层附着力强，在耐污染、耐候方面有着独特优势，能有效抵抗酸雨、空气污染及紫外线的侵袭。专有钛涂层技术，更使三维板具有三十年以上的保色性。
任意造型 满足个性美	可按用户需求任意切割、镗铣、滚弧，呈现出各种几何图形，充分表达设计师的理念。
防火性好 符合消防要求	三维板的主要材质均属不燃物质，完全满足建筑幕墙防火标准要求。
材质轻 易加工 方便安装	材质轻易于搬运，安装方式简单、快捷，并不受季节气候和地理环境限制，显著缩短工程周期。

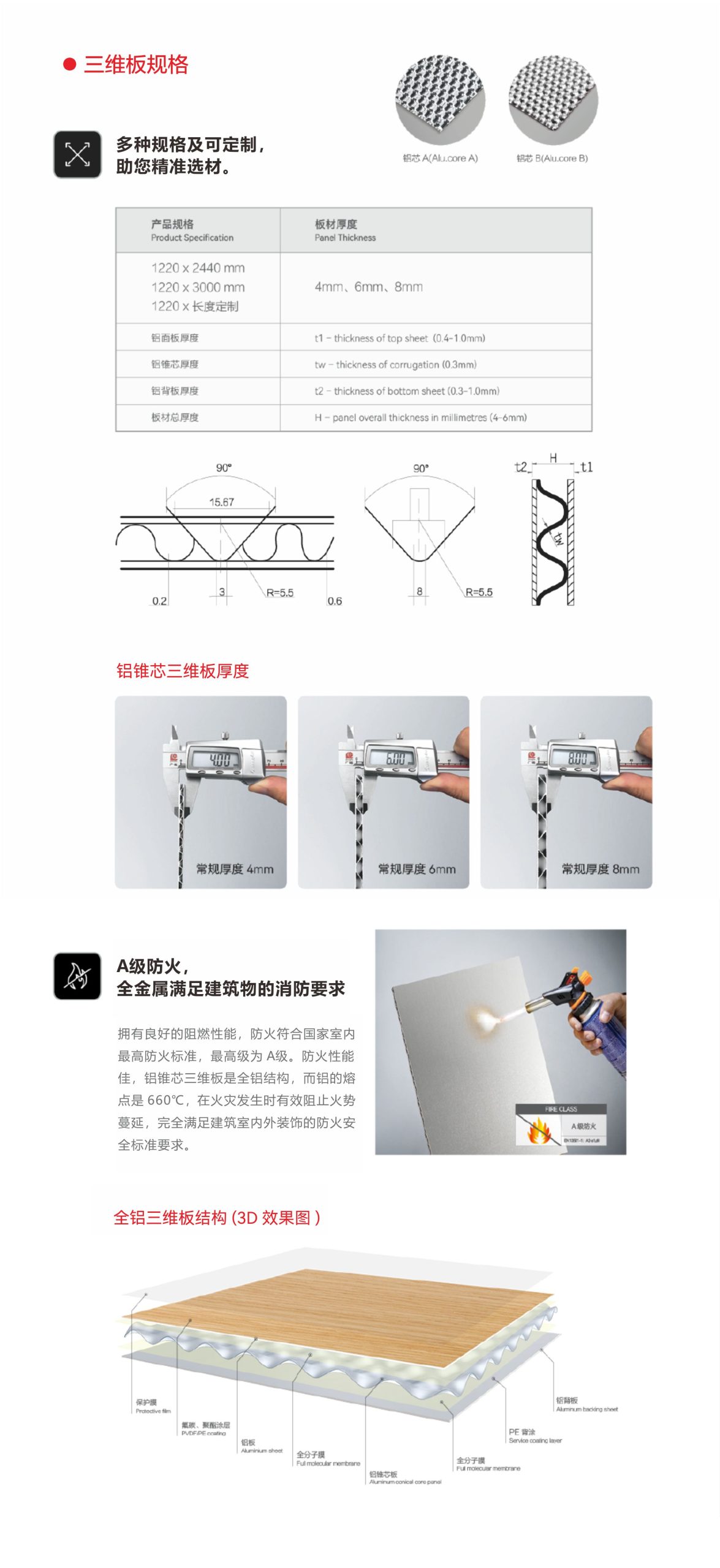

产品规格

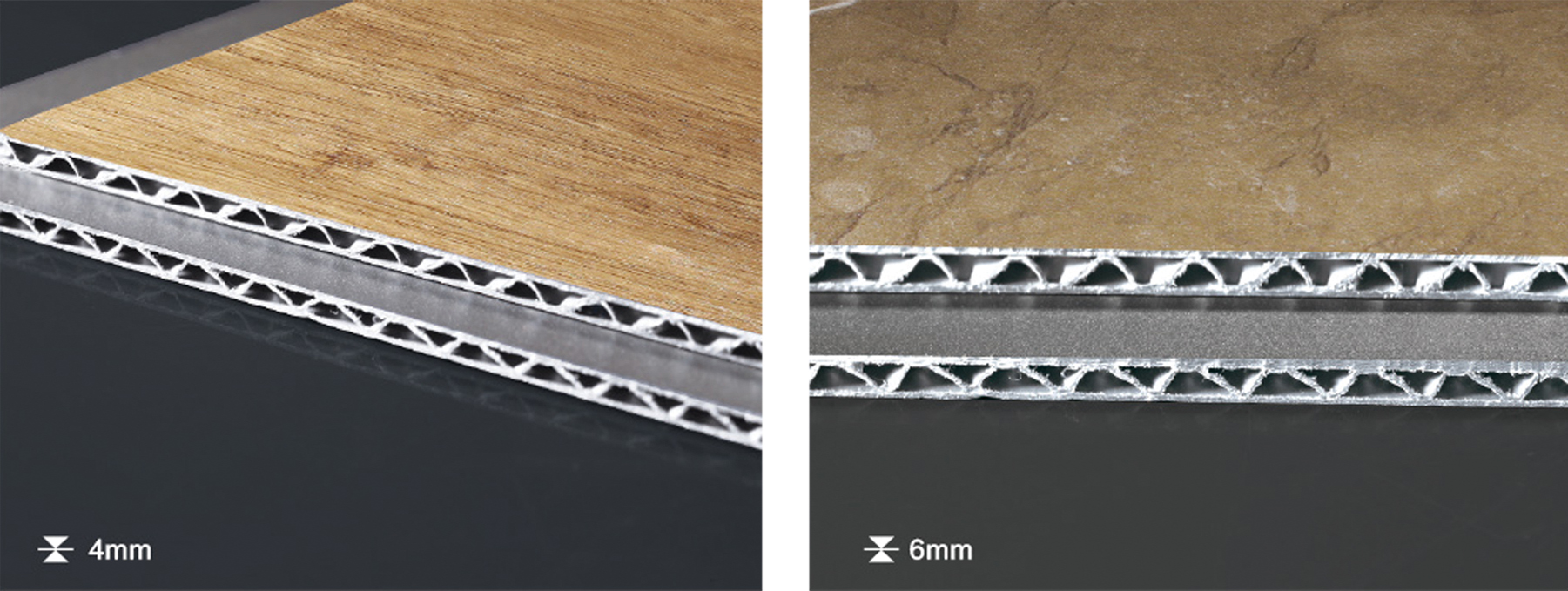

产品规格 Product	板材厚度 Panel Thickness
1220x2440mm	4mm
1220x3000mm	4mm
1220x长度定制	4mm

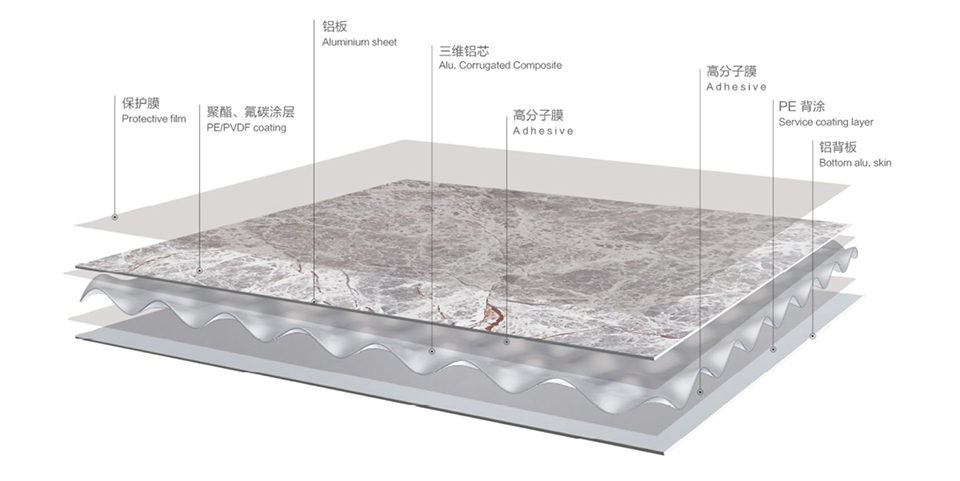

铝面板厚度	0.4-1.0mm  t1-thickness of top sheet
三维铝芯厚度	0.15-0.3mm  tw-thickness of corrugation
铝背板厚度	0.2-1.0mm  t2-thickness of bottom sheet
板材总厚度	3-10mm  H-panel overall thickness

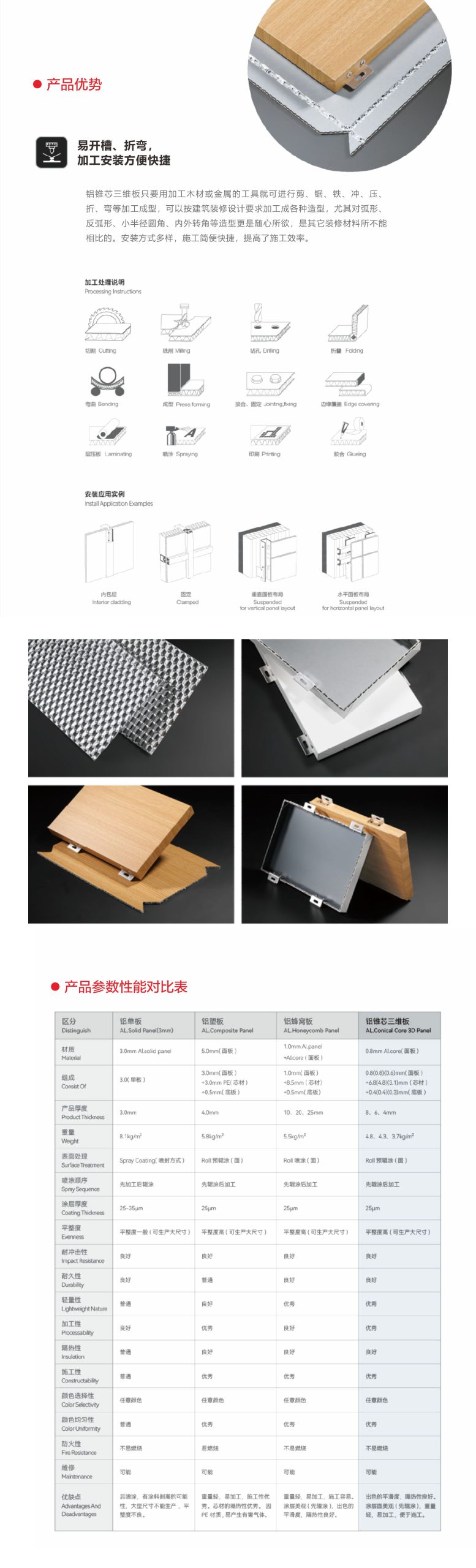

三维板与其他材料对比

区分	铝塑板 ALCOMPOSITE panel	铝单板 AL.Solid Panel(3mm)	铝波纹芯复合铝板 ALCorrugated composite Panel
材质	0.5mm(面板)	3.0mm al.solid panel	0.88&0.4mm al.core (面板)
组成	0.5mm(面板)+3.0mm PE(芯材)+0.5mm(底板)	3.0(单板)	0.8(0.6)mm(面板)+4.8(3.1)mm(芯材)+0.4(0.3)mm(底板)
产品厚度	4mm	3.0mm	6mm、4mm
重量	5.8kg/m²	8.1kg/m²	4.3kg/m² 3.7kg/m²
表面处理	Roll 预辊涂(面)	Spray Coating(喷涂方式)	Roll 预辊涂(面)
喷涂顺序	先辊涂后加工	先加工，后喷涂	先辊涂后加工
平整度	平整度高 (可生产大型尺寸)	平整度一般 (不宜生产大型尺寸)	平整度高 (可生产大型尺寸)
防火性	B1	A2	A1
优缺点	运输、施工方便；隔热性良好；成本低	可生产异型板；不宜生产大型尺寸；安装方便	出色的平整度，隔热性良好，可生产大型尺寸，重量轻，加工性良好

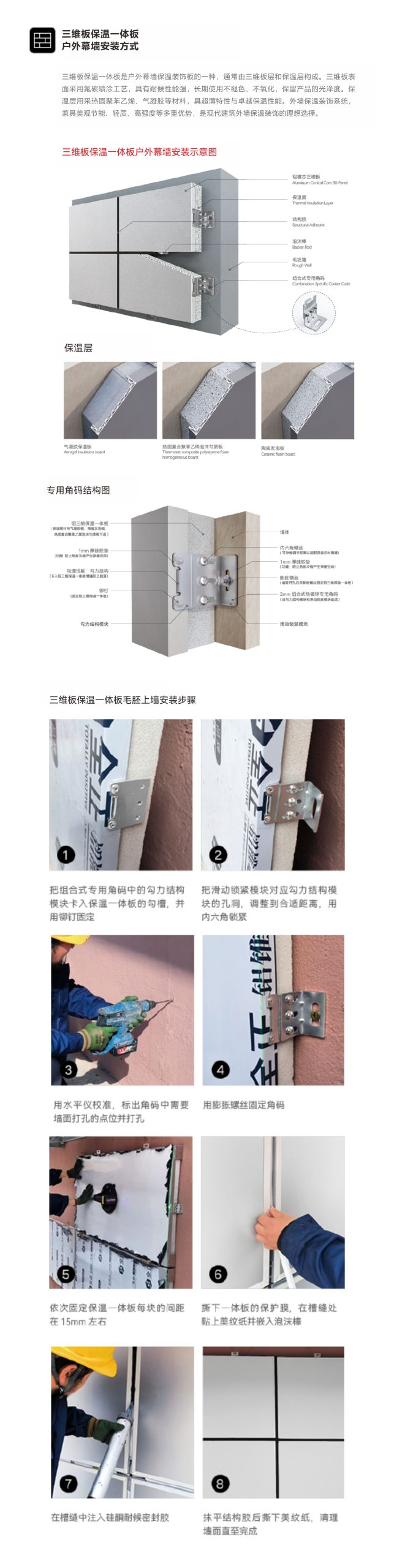

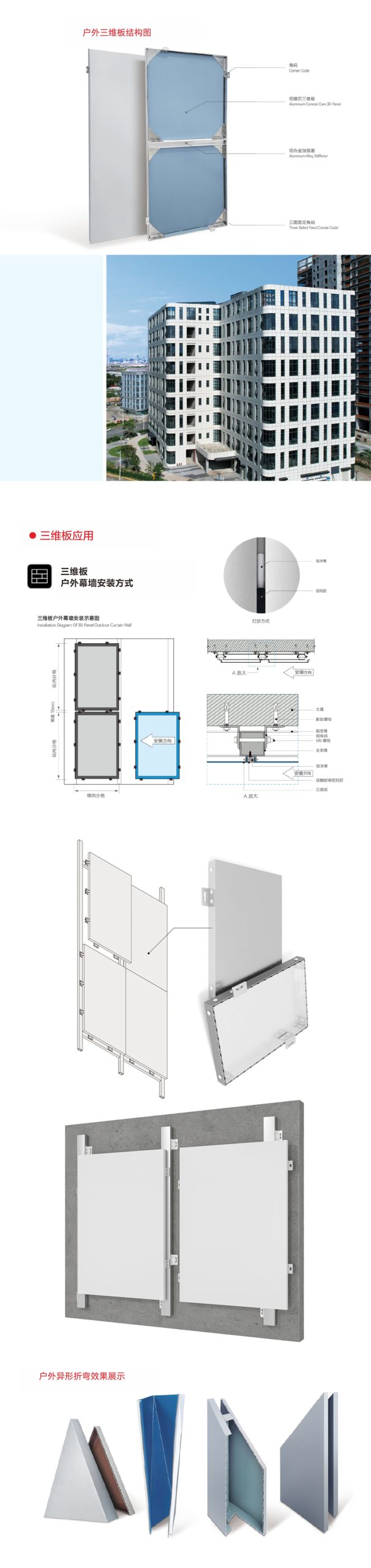

施工指南

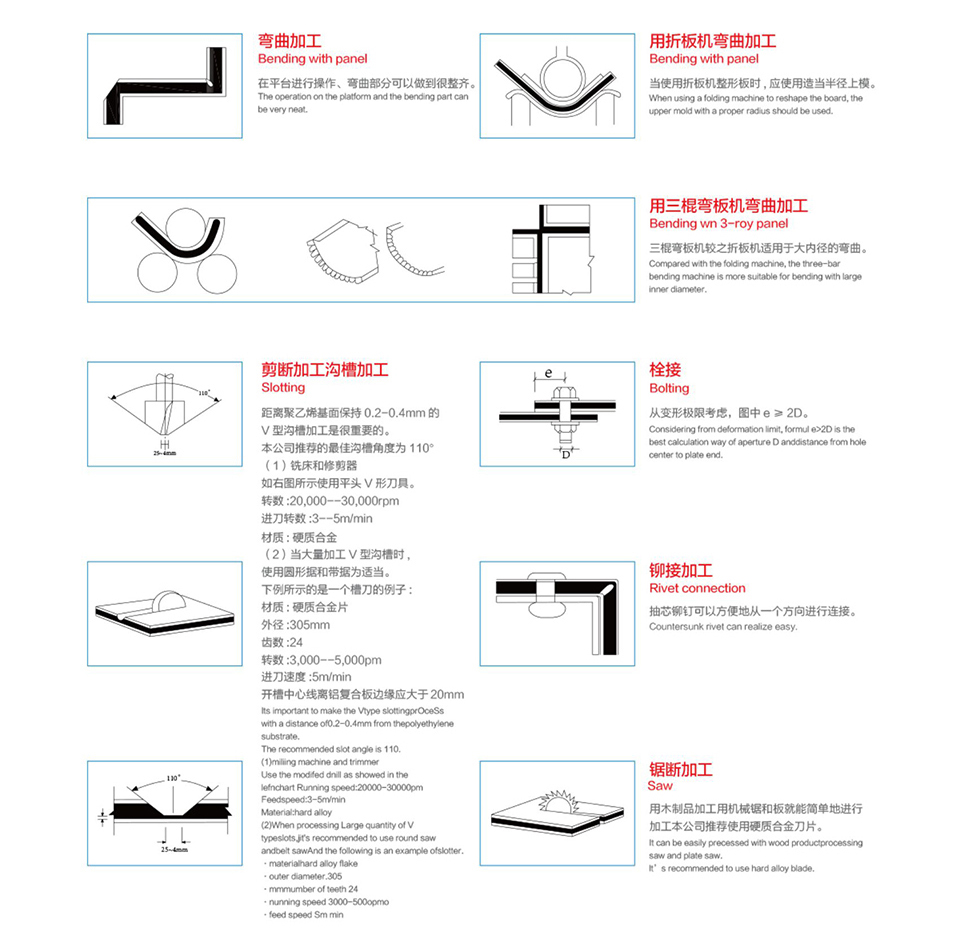

全正铝锥芯三维板的工艺方法

全正铝锥芯三维板只要用加工木材或金属的工具就可进行剪、锯、铣、冲、压、折、弯等加工成型，可以按建筑装修设计要求加工成各种造型，尤其对弧形、反弧形、小半径圆角、内外转角等造型更是随心所欲，是其他装修材料所不能相比的。

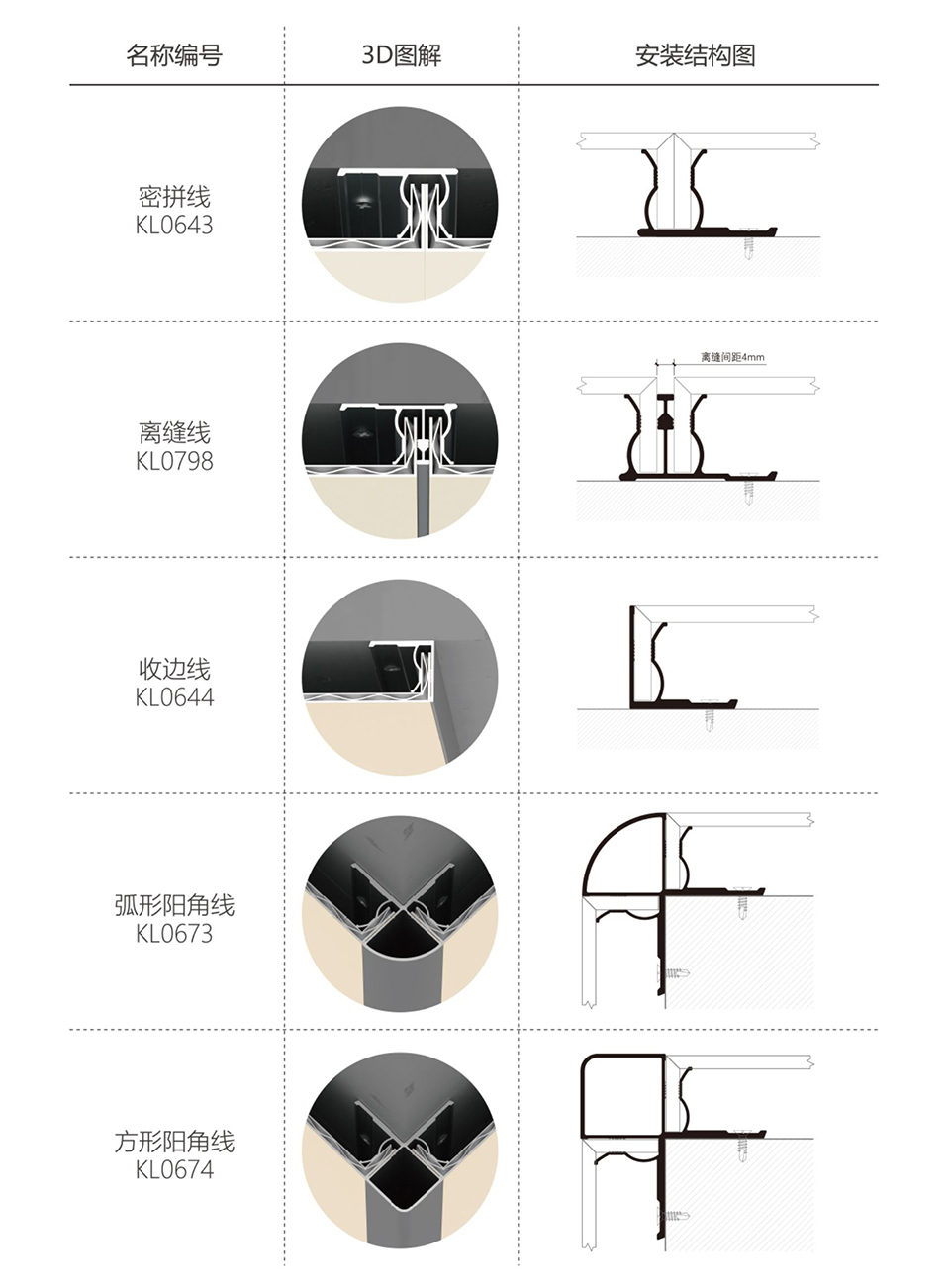

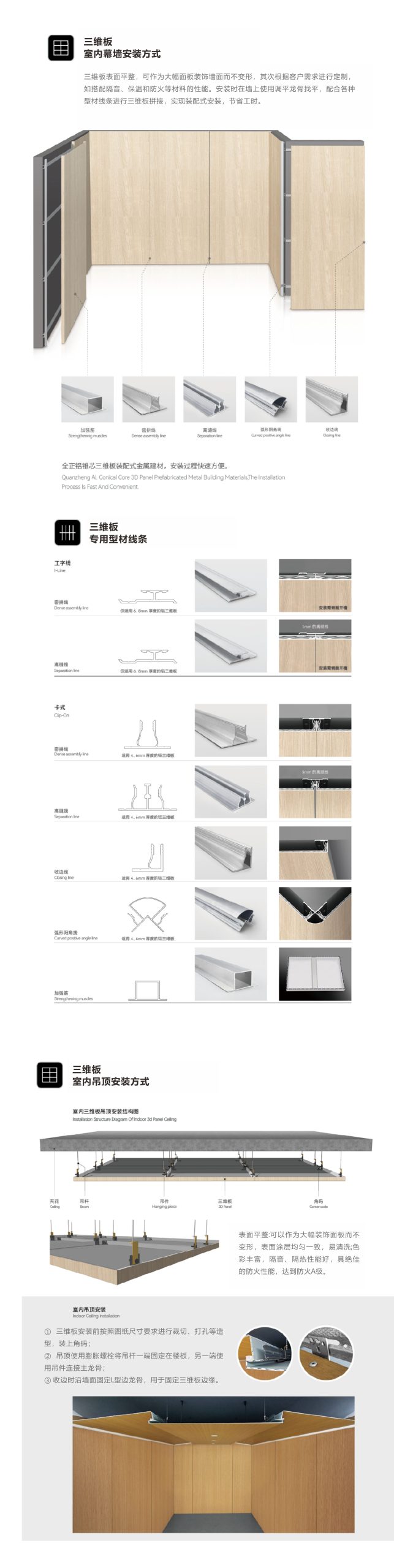

配套型材

应用场景

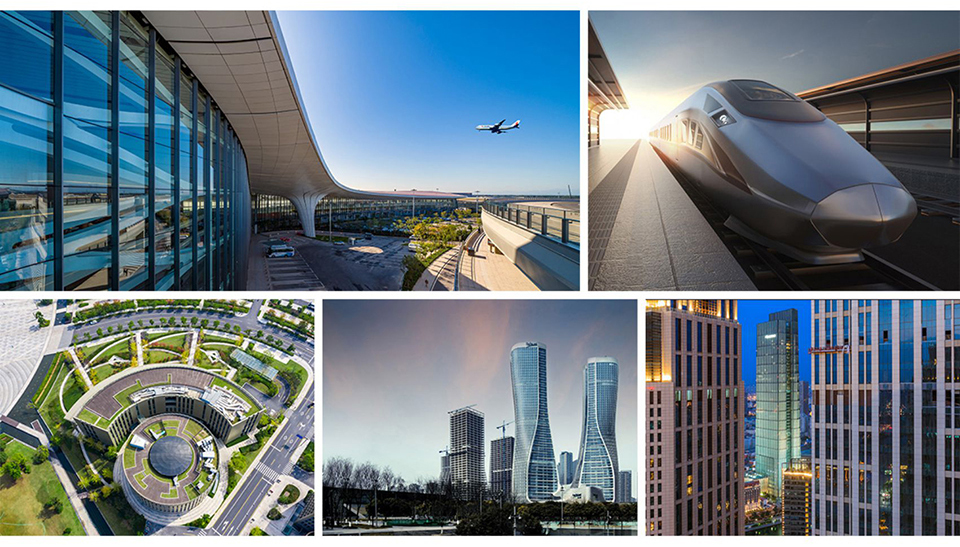

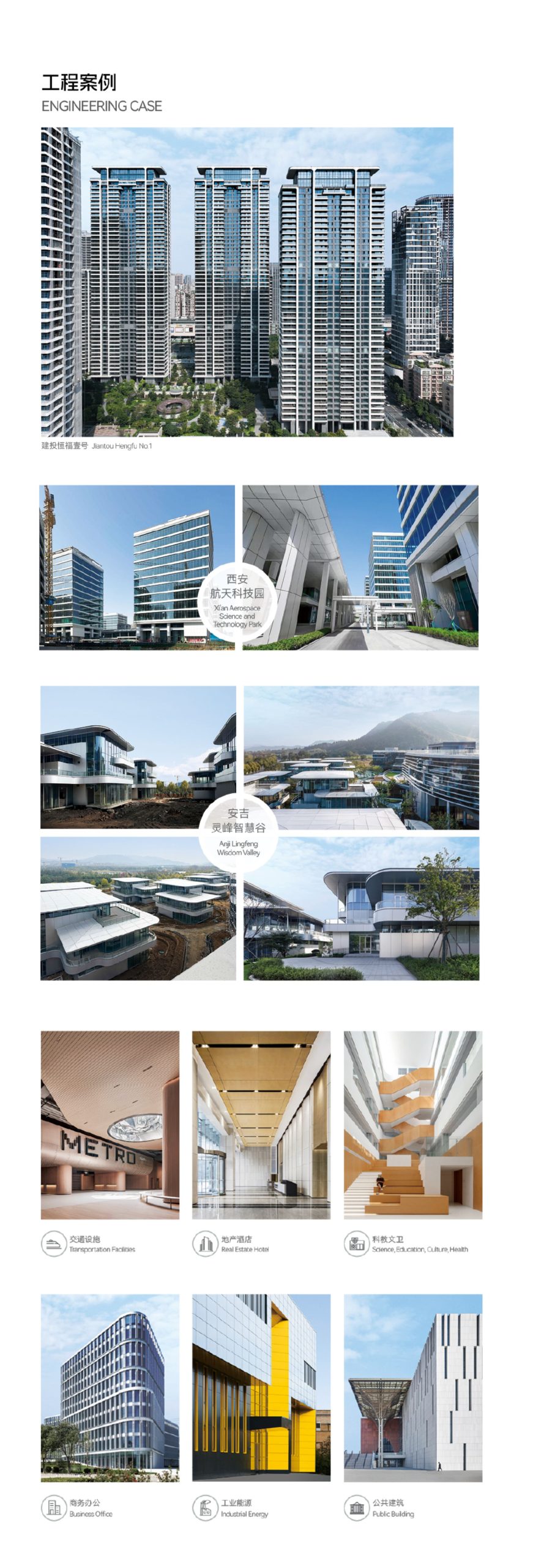

机场高铁、地铁轻轨、博物馆、档案馆、会展中心、商业综合体、高档写字楼、酒店等内外装饰

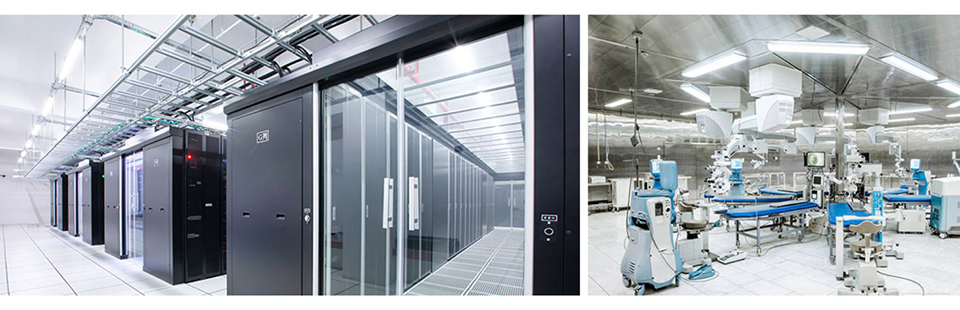

具有功能性需求的机房、医疗手术室、精密仪器室、数据库等内外装饰优选

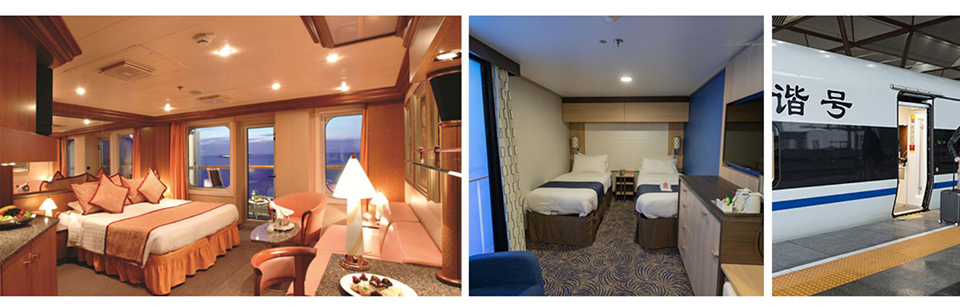

高铁车体、游艇、船舶内舱专用装饰
